Kompleksowe badanie technologii i zastosowań mikrokontrolerów
W erze dominowanej przez innowacje technologiczne mikrokontrolery (MCU) pojawiają się jako kwintesencyjne elementy w obrębie mnóstwa urządzeń elektronicznych, od prostych urządzeń gospodarstwa domowego po złożone systemy przemysłowe.Jako kompaktowe obwody zintegrowane, MCU pełnią ostateczną rolę w systemach wbudowanych, gdzie zarządzają określonymi zadaniami poprzez przetwarzanie danych i kontrolę danych w czasie rzeczywistym.Ten artykuł przechodzi w ostateczną architekturę i funkcje mikrokontrolerów, wyjaśniając ich komponenty, projektowanie i integrację w różnych aplikacjach.Bada skomplikowane mikrokontrolery bilansowe utrzymujące między mocą przetwarzającą a efektywnością energetyczną, potrzebną do optymalizacji wydajności w środowiskach ograniczonych zasobów.Ponadto dyskusja rozciąga się na typy mikrokontrolerów, podkreślając ich adaptacje do różnorodnych potrzeb technologicznych poprzez różne architektury pamięci, rozmiary bitów procesorów i architektury zestawu instrukcji.Badając te elementy, zapewniamy kompleksowy przegląd technologii mikrokontrolera, jej implikacje dla przyszłych osiągnięć oraz wyzwania, przed którymi stoi w szybko rozwijającym się krajobrazie cyfrowej elektroniki.
Katalog

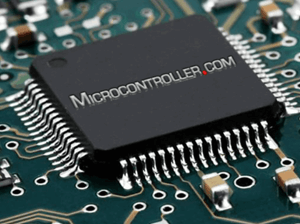

Rysunek 1: Mikrokontroler

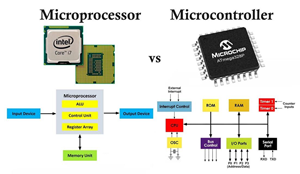

Podstawy mikrokontrolerów
Mikrokontroler (MCU) to zintegrowany obwód zaprojektowany do zarządzania określonymi zadaniami w systemach osadzonych.Te małe, ale potężne jednostki automatyzują kontrolę w szerokiej gamie aplikacji, od prostych urządzeń gospodarstwa domowego, takich jak mikrofale po złożone systemy motoryzacyjne i przemysłowe.

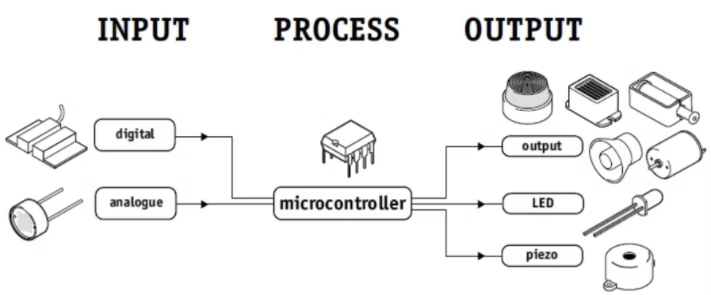

Mikrokontrolery zbierają dane wejściowe ze swojego środowiska lub podłączone urządzenia, przetwarzają te informacje i wykonują zaprogramowane odpowiedzi w celu zarządzania i optymalizacji operacji.Zazwyczaj działają z prędkością zegara między 1 MHz a 200 MHz, oferując równowagę między mocą przetwarzającą a wydajnością energetyczną.Bilans ten jest wymagany do utrzymania wydajności przy jednoczesnym minimalizacji zużycia energii, zapewniając, że mikrokontroler może niezawodnie służyć jako mózg decyzyjny w środowiskach ograniczonych zasobów, w których skuteczne zużycie energii jest poważne.

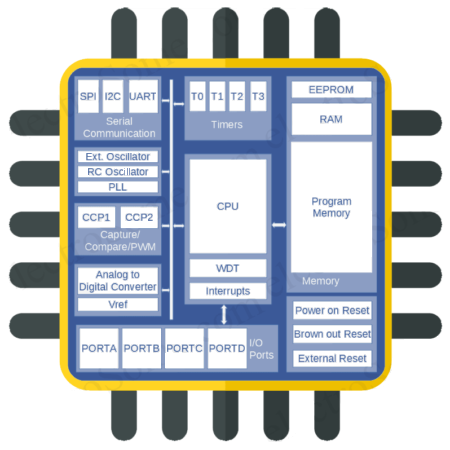

Rysunek 2: Wewnątrz mikrokontrolera
Anatomia mikrokontrolera: Co jest w środku?
Mikrokontroler może być postrzegany jako miniaturyzowany komputer zaprojektowany do określonych zadań.Jego architektura obejmuje kilka kluczowych komponentów, które współpracują w celu zarządzania operacjami:
Centralna jednostka przetwarzania (CPU): CPU jest podstawowym elementem, odpowiedzialnym za wykonywanie instrukcji i przetwarzanie danych.Jego konstrukcja i szybkość określają, jak wydajnie wykonywane są zadania.
Pamięć losowego dostępu (RAM): RAM oferuje tymczasowe przechowywanie danych, umożliwiając szybkie pobieranie i manipulacje podczas pracy.To poprawia reakcję mikrokontrolera.
Pamięć flash: Ta nielotna pamięć przechowuje kod programu i potrzebne dane, zapewniając, że mikrokontroler zachowuje informacje nawet po wyłączeniu.
Porty wejściowe/wyjściowe (porty we/wy): Porty we/wy są analityczne do interakcji z urządzeniami zewnętrznymi.Pozwalają mikrokontrolerowi odbierać dane wejściowe od czujników i innych urządzeń oraz wysyłać wyjście do siłowników i peryferyjnych.
Interfejs magistrali szeregowej: Ten interfejs obsługuje protokoły komunikacyjne, takie jak I2C, SPI i UART, ułatwiając wymianę danych między mikrokontrolerem a innymi komponentami systemowymi.
Elektrycznie wymazalna programowalna pamięć tylko do odczytu (EEPROM): EEPROM zapewnia dodatkowe nieulotne przechowywanie, które można przepisać i zatrzymać bez mocy.
Rysunek 3: CPU

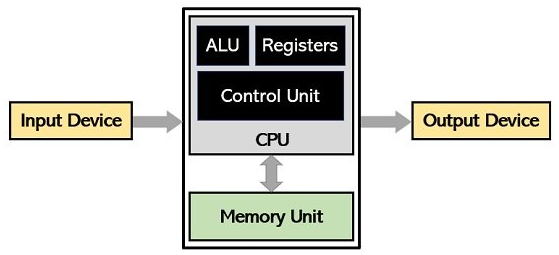

Mikrokontroler procesor: projektowanie i funkcjonalność
CPU jest rdzeniem mikrokontrolera, skutecznie zarządzającego przepływem danych i wykonywanie instrukcji.Ma dwa główne elementy:
Jednym z nich jest arytmetyczna jednostka logiczna (ALU).ALU obsługuje wszystkie operacje matematyczne i logiczne, takie jak dodawanie, odejmowanie, porównania i funkcje bitowe.Jego wydajność bezpośrednio wpływa na szybkość i zdolność mikrokontrolera do obsługi złożonych zadań.
Drugi to jednostka sterująca (Cu).Cu kieruje sekwencją operacji.Dekoduje instrukcje i koordynuje działania między komponentami procesora, takie jak ALU i pamięć.
CPU działa za pośrednictwem „cyklu maszynowego”, który obejmuje pobieranie instrukcji, dekodowanie ich, wykonywanie poleceń oraz zarządzanie wejściami i wyjściami danych.Ten cykl jest podstawowy dla płynnej operacji procesora, zapewniające terminowe i dokładne przetwarzanie.
Rysunek 4: RAM
Zastosowanie pamięci RAM w mikrokontrolerach
W mikrokontrolerach pamięć RAM (pamięć o dostępie do losowego dostępu) jest przydatna do tymczasowego przechowywania danych, umożliwiając szybkie odczyt i zapisu obowiązkowe dla dynamicznej wydajności systemu.Ten szybki dostęp do pamięci umożliwia mikrokontrolerowi jednocześnie obsługiwać wiele zadań, co jest żywe do przetwarzania w czasie rzeczywistym w złożonych systemach osadzonych.
W przeciwieństwie do wolniejszego, trwałego przechowywania, takich jak pamięć flash, pamięć RAM jest lotna i zachowuje dane tylko podczas zasilania urządzenia.To sprawia, że RAM jest idealny do aktywnego przetwarzania zadań, a nie długoterminowych przechowywania.Korzystając z RAM do natychmiastowego obsługi danych, mikrokontroler może skutecznie działać i szybko reagować na różne wymagania obliczeniowe.
Rysunek 5: Pamięć flashowa
Rola pamięci flash w projektowaniu mikrokontrolera
Pamięć flash ma wpływ na mikrokontrolery do przechowywania kodu programu i potrzebnych danych na stałe.W przeciwieństwie do lotnej pamięci RAM, pamięć flash zachowuje informacje, nawet gdy urządzenie jest wyłączone.Ta nieulotna pamięć jest zorganizowana w bloki lub sektory, które są pisane i usunięte jako jednostki.Chociaż ta struktura oparta na blokach jest wydajna w zarządzaniu danymi na dużą skalę, wymaga przepisywania całego bloków nawet w przypadku małych zmian danych.To powtarzające się wymazanie i przepisywanie może zużywać komórki pamięci z czasem.
Rysunek 6: EEPROM
Zrozumienie technologii EEPROM u mikrokontrolerów
EEPROM (elektrycznie wymazalna programowalna pamięć tylko do odczytu) jest pamięcią nieulotną w mikrokontrolerach, która umożliwia zapisanie danych na poziomie bajtów.W przeciwieństwie do pamięci Flash, która wymaga przepisywania całych bloków, EEPROM może aktualizować poszczególne bajty.Zmniejsza to zużycie pamięci i przedłuża jego żywotność.
Zdolność EEPROM do dokonywania precyzyjnych modyfikacji danych sprawia, że idealnie nadaje się do aplikacji, które wymagają częstych aktualizacji.Chociaż jest zazwyczaj droższy niż pamięć flash, jego elastyczność i trwałość uzasadniają koszt wielu zastosowań.Zarówno EEPROM, jak i pamięć flash zachowują dane za pomocą cykli zasilania, zapewniając niezawodne przechowywanie danych.
Interfejsy magistrali szeregowej: łączenie mikrokontrolerów
Interfejs magistrali szeregowej w mikrokontrolerach jest zdesperowany w przypadku transmisji danych przy użyciu szeregowych protokołów komunikacyjnych, takich jak SPI (interfejs seryjny peryferyjny) i I2C (obwód międzyintegrowany).Ten interfejs wysyła dane jedno bit na raz, co jest wydajne i zmniejsza liczbę pinów potrzebnych na mikrokontrolerze.Mniej pinów oznacza niższe koszty i mniejszy fizyczny ślad dla obwodów zintegrowanych.Ta zdolność jest wymagana, aby umożliwić komunikację między różnymi komponentami na drukowanej płycie drukowanej (PCB).Uprawia łączność, dzięki czemu projektowanie systemów elektronicznych jest bardziej kompaktowe i wydajne.
Rysunek 7: Porty we/wy
Porty we/wy i ich rola w operacjach mikrokontrolera
Porty wejściowe/wyjściowe (I/O) są dynamiczne do łączenia mikrokontrolerów z środowiskiem zewnętrznym.Porty te odbierają sygnały z czujników takich jak wykrywacze temperatury lub ruchu oraz urządzenia kontrolne, takie jak diody LED lub silniki.Ten bezpośredni interfejs umożliwia mikrokontrolery działać na danych w czasie rzeczywistym, wykonując precyzyjne działania oparte na bieżących warunkach.Ta możliwość ustala się za automatyczne systemy, umożliwiając im dynamiczną reagowanie na zmiany i wykonywanie zadań na podstawie określonych wejść czujników.Wypełniając polecenia cyfrowe z działaniami fizycznymi, mikrokontrolery usprawniają wykonanie automatycznych procesów, zapewniając wydajne i dokładne reakcje na zmiany środowiskowe.
Rysunek 8: Urządzenia kontrolowane przez mikrokontrolery
Jak mikrokontrolery zasilają nowoczesne urządzenia?
Mikrokontrolery osiedlają komponenty w wielu nowoczesnych technologiach, od prostych gadżetów gospodarstwa domowego po złożone systemy przemysłowe.Ich podstawową funkcją jest odczytanie danych czujników, przetwarzanie ich i kontrolowanie odpowiedzi urządzeń w czasie rzeczywistym, co czyni je przydatnymi w różnych dziedzinach.
Urządzenia obliczeniowe: W urządzeniach obliczeniowych mikrokontrolery obsługują kluczowe funkcje, takie jak zarządzanie energią systemu, kontrola peryferyjna i transfer danych.Zapewniają płynną obsługę urządzenia, ułatwiając komunikację między komponentami, co zwiększa ogólną wydajność i niezawodność systemu.
Systemy telekomunikacyjne: Systemy telekomunikacyjne zależą od mikrokontrolerów dla zadań takich jak przetwarzanie sygnału, routing sieci i przełączanie.Zarządzają złożonymi algorytmami w celu optymalizacji przepustowości i utrzymania jakości komunikacji, odgrywając dynamiczną rolę w wydajnej i szybkiej transmisji danych.
Urządzenia domowe: Mikrokontrolery automatyzują codzienne zadania w urządzeniach domowych.W urządzeniach takich jak mikrofale, pralki i inteligentne systemy domowe umożliwiają one programowalne ustawienia, poprawiają efektywność energetyczną i oferują interfejsy przyjazne dla użytkownika.Ta automatyzacja zwiększa funkcjonalność urządzenia i przyczynia się do oszczędności energii i wygody użytkowników.
Maszyny przemysłowe: W ustawieniach przemysłowych mikrokontrolery automatyzują linie produkcyjne, kontrolują ramiona robotyczne i monitorują parametry systemu.Zapewniają precyzyjną kontrolę nad maszynami, zapewniając wysoką dokładność i spójność w produkcji.Prowadzi to do lepszej wydajności, bezpieczeństwa i efektywności kosztowej w środowiskach produkcyjnych.
Podstawy programowania mikrokontrolera
Mikrokontrolery programowania mogą być proste lub złożone, w zależności od platformy.Urządzenia takie jak Arduino oferują przyjazne dla użytkownika zintegrowane środowiska programistyczne (IDES), które upraszczają kodowanie i interfejsy sprzętowe.To sprawia, że są one dostępne zarówno dla początkujących, jak i doświadczonych programistów.
Rozległe zasoby online i aktywne wsparcie społeczności zwiększają doświadczenie programowania.Zasoby te pomagają programistom przezwyciężyć wyzwania i poprawić ich umiejętności.Dostępność łatwych w użyciu narzędzi i społeczności wspierającej rozszerzyła stosowanie mikrokontrolerów, umożliwiając ich integrację z różnorodnymi rozwiązaniami technologicznymi i wspieranie innowacji w różnych dziedzinach.
Różne typy mikrokontrolerów
Mikrokontrolery są przydatne w systemach osadzonych i zaprojektowane w celu zaspokojenia określonych potrzeb i złożoności w różnych zastosowaniach.Różnią się architekturą, pamięcią i możliwościami przetwarzania, umożliwiając im specjalizację w określonych zadaniach.

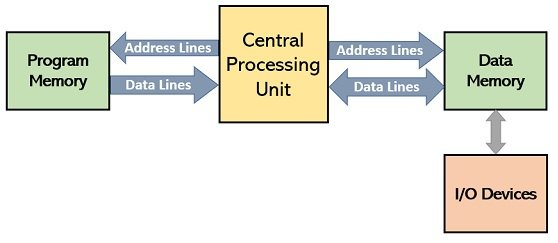

Architektura pamięci
Rysunek 9: Mikrokontrolery pamięci zewnętrznej
Te mikrokontrolery używają zewnętrznych układów pamięci do przechowywania danych i wykonywania programu, idealnego do aplikacji wymagających dużej pamięci.Chociaż oferują elastyczną wielkość pamięci, dostęp do pamięci zewnętrznej może spowolnić wydajność.
Rysunek 10: Mikrokontrolery systemowe (SOC)
Integrują one interfejsy procesora, pamięci i peryferyjnych na jednym układie.SOC zmniejszają rozmiar fizyczny i zużycie energii i zwiększają niezawodność, dzięki czemu są powszechne w urządzeniach mobilnych, urządzeniach do noszenia i kompaktowej elektronice.
Rozmiar bitu procesora

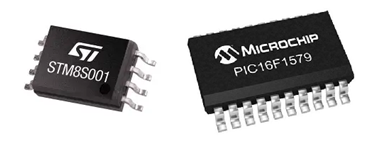

Rysunek 11: 8-bitowe mikrokontrolery
Są one odpowiednie do prostych, tanich aplikacji, często występujących w codziennej elektronice użytkowej i podstawowych systemach sterowania.Są znani ze swojej prostoty i niskiego zużycia energii.

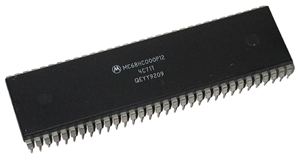

Rysunek 12: 16-bitowe mikrokontrolery
Oferując równowagę między kosztami, zużyciem energii i wydajnością, są one zwykle używane w aplikacjach motoryzacyjnych, systemach wbudowanych średniej klasy i bardziej złożonych produktach konsumenckich.
Rysunek 13: 32-bitowe mikrokontrolery
Obsługują one wysokowydajne zadania i obszerne przetwarzanie danych, dzięki czemu są powszechne w aplikacjach multimedialnych, zaawansowanych systemach sterowania motoryzacyjnym i złożonych zadaniach przetwarzania danych.
Wyzwania związane z wdrożeniem mikrokontrolera
Mikrokontrolery napotykają kilka wyzwań, które wpływają na ich wydajność i niezawodność.W przypadku zadań wymagających synchronizacji (takich jak protokoły komunikacyjne lub przetwarzanie w czasie rzeczywistym), dokładność czasu jest czynnikiem, który należy wziąć pod uwagę, takie jak protokoły komunikacyjne lub przetwarzanie w czasie rzeczywistym.Stabilność mocy jest podstawowa, aby zapobiec resetom systemu lub uszkodzeniu danych, podczas gdy konieczne jest skuteczne zarządzanie ciepłem, aby uniknąć dławiania termicznego lub awarii, szczególnie w gęsto upakowanej elektronice.
Zatrzymania elektromagnetyczne (EMI) mogą zakłócać funkcje mikrokontrolera, wymagające starannego konstrukcji ekranowania i obwodu.Po stronie oprogramowania błędy programowania, luki w zabezpieczeniach i problemy związane z kompatybilnością sprzętową stanowią znaczące ryzyko.Problemy te mogą zagrozić funkcjonalności i bezpieczeństwa, szczególnie w poważnych dziedzinach, takich jak motoryzacyjna i opieka zdrowotna.
Wniosek
Mikrokontrolery stoją na rozdrożu innowacji i praktycznego zastosowania, postępy w zakresie spektrum pól, w tym telekomunikacji, automatyzacji domu i maszyn przemysłowych.Jak badano w tym artykule, wyrafinowanie projektowania MCU - od podstawowych struktur procesora po typy pamięci, takie jak pamięć pamięci RAM, EEPROM i Flash - uwzględnia te urządzenia do wydajnego i niezawodnego wykonywania złożonych zadań.Możliwość dostosowania mikrokontrolerów jest dodatkowo zilustrowana przez ich różnorodne typy, dostosowane do określonych potrzeb zastosowań, kosztów równoważenia, wydajności i zużycia energii.Jednak integracja MCU w poważnych systemach wprowadza również wyzwania, takie jak precyzja czasu, stabilność mocy i zakłócenia elektromagnetyczne, wymagające solidnych strategii ograniczania projektowania i błędów.W miarę postępu technologii rola mikrokontrolerów jest niezaprzeczalnie dominująca, wspierając innowacje przy jednoczesnym rozwiązaniu złożoności nowoczesnego projektowania i funkcjonalności elektronicznej.Ta dynamiczna gra między awansem a wyzwaniem podkreśla analityczny charakter MCU w kształtowaniu przyszłości technologii.
Często zadawane pytania [FAQ]
1. Który mikrokontroler jest najczęściej używany?
Seria Arduino, zwłaszcza Arduino Uno, jest jednym z najpopularniejszych użytych mikrokontrolerów.Jest faworyzowany ze względu na łatwość użytkowania, przystępność cenową i rozległą społeczność, która zapewnia obszerne wsparcie i zasoby.
2. Kiedy należy użyć mikrokontrolera?
Mikrokontrolery są najlepiej stosowane do zadań wymagających operacji w czasie rzeczywistym, automatycznej kontroli i interakcji z innymi komponentami elektronicznymi w urządzeniach.Przykłady obejmują kontrolowanie czujników, zarządzanie elektroniką samochodową lub obsługę danych wejściowych użytkowników w urządzeniach.Są idealne, gdy potrzebujesz kompaktowego, taniego rozwiązania do kontroli i przetwarzania danych.
3. Który mikrokontroler jest obecnie używany?
Obecnie mikrokontrolery oparte na ramieniu, takie jak te z serii STM32, są szeroko stosowane ze względu na ich wydajność energetyczną, możliwości przetwarzania i skalowalność.Te mikrokontrolery zaspokajają szeroki zakres zastosowań, od prostych projektów DIY po złożone systemy przemysłowe.
4. Jaki jest przykład mikrokontrolera w komputerze?
W tradycyjnym komputerze dobrym przykładem użycia mikrokontrolera jest kontroler klawiatury.Ten mikrokontroler przetwarza klawisz naciska i wysyła odpowiednie sygnały do głównego procesora.
5. Czy mikrokontroler jest komputerem ogólnego przeznaczenia?
Nie, mikrokontroler nie jest uważany za komputer ogólnego przeznaczenia.Jest przeznaczony do określonych zadań sterowania i działa z ograniczonymi zasobami, takimi jak pamięć i moc przetwarzania.W przeciwieństwie do komputera ogólnego przeznaczenia, zazwyczaj wykonuje jeden program napisany specjalnie dla sterowania sprzętowego.
